Linde 336 (E20-30)

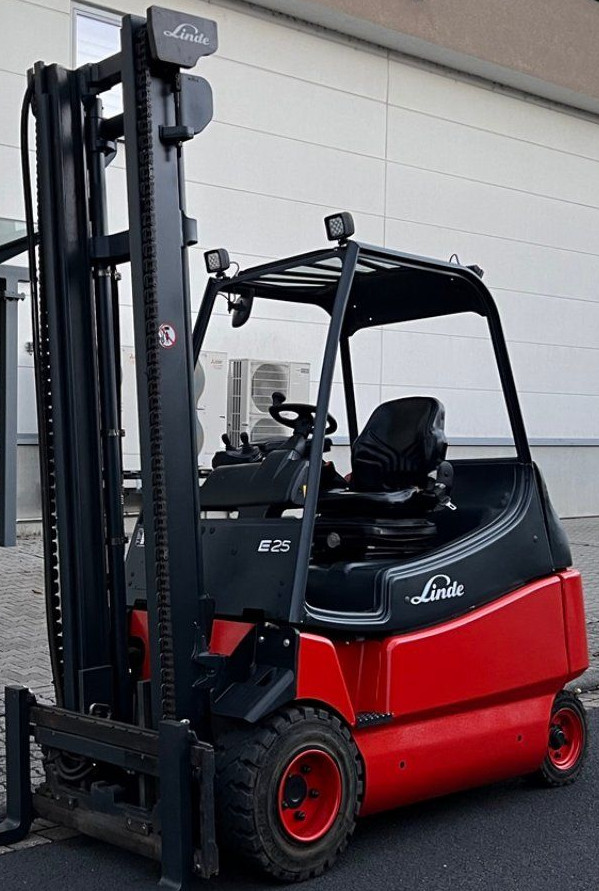

2.Generation
| 336 - 02 | |
|---|---|
 |
|
| Typnummer: | 336-02 |
| Produktionszeitraum: | 07/1999 - 09/2011 |
| Hubkraft: | 2,0 - 3,0 t |
| Versionen: | Vierrad |
| Antriebsart: | Elektro |
| Eigengewicht: | 3660 kg - 5320 kg |
| Fahrgeschwindigkeit: | 16 - 17 km/h |
Beschreibung
Technische Daten (Standard Variante)
| Variante | E20 | E25 | E30 |
| Typnummer | 336-02 | 336-02 | 336-02 |
| Tragfähigkeit | 2000 kg | 2500 kg | 3000 kg |
| Lastschwerpunkt | 500 mm | 500 mm | 500 mm |
| Lastabstand | 424 mm | 447 mm | 450 mm |
| Radstand | 1502 mm | 1670 mm | 1670 mm |
| Eigengewicht | 3660 kg | 4385 kg | 4845 kg |
| Bauform Gabelträger | FEM2A | FEM2A | FEM3A |
| Fahrgeschwindigkeit | 17 km/h | 16 km/h | 16 km/h |
| Antriebsart | Elektro | Elektro | Elektro |
| Fahrmotor, Leistung S2 60min | 2 x 5,0 kW | 2 x 6,4 kW | 2 x 6,4 kW |
| Hubmotor, Leistung bei S3 15% | 13,5 kW | 13,5 kW | 13,5 kW |
| Batteriespannung, Nennkapazität K5 | 80 V / 440 Ah | 80 V / 550 Ah | 80 V / 550 Ah |
| Batteriegewicht (+/- 5%) | 1224 kg | 1536 kg | 1536 kg |
| Energieverbrauch nach VDI-Zyklus | - | - | - |
Technische Daten (600er Variante)
| Variante | E20/600 | E25/600 | E30/600 |
| Typnummer | 336-02 | 336-02 | 336-02 |
| Tragfähigkeit | 2000 kg | 2500 kg | 3000 kg |
| Lastschwerpunkt | 600 mm | 600 mm | 600 mm |
| Lastabstand | 424 mm | 447 mm | 455 mm |
| Radstand | 1502 mm | 1670 mm | 1670 mm |
| Eigengewicht | 4240 kg | 4790 kg | 5320 kg |
| Bauform Gabelträger | FEM2A | FEM2A | FEM3A |
| Fahrgeschwindigkeit | 17 km/h | 16 km/h | 16 km/h |
| Antriebsart | Elektro | Elektro | Elektro |
| Fahrmotor, Leistung S2 60min | 2 x 5,0 kW | 2 x 6,4 kW | 2 x 6,4 kW |
| Hubmotor, Leistung bei S3 15% | 13,5 kW | 13,5 kW | 13,5 kW |
| Batteriespannung, Nennkapazität K5 | 80 V / 560 Ah | 80 V / 700 Ah | 80 V / 700 Ah |
| Batteriegewicht (+/- 5%) | 1547 kg | 1872 kg | 1872 kg |
| Energieverbrauch nach VDI-Zyklus | - | - | - |

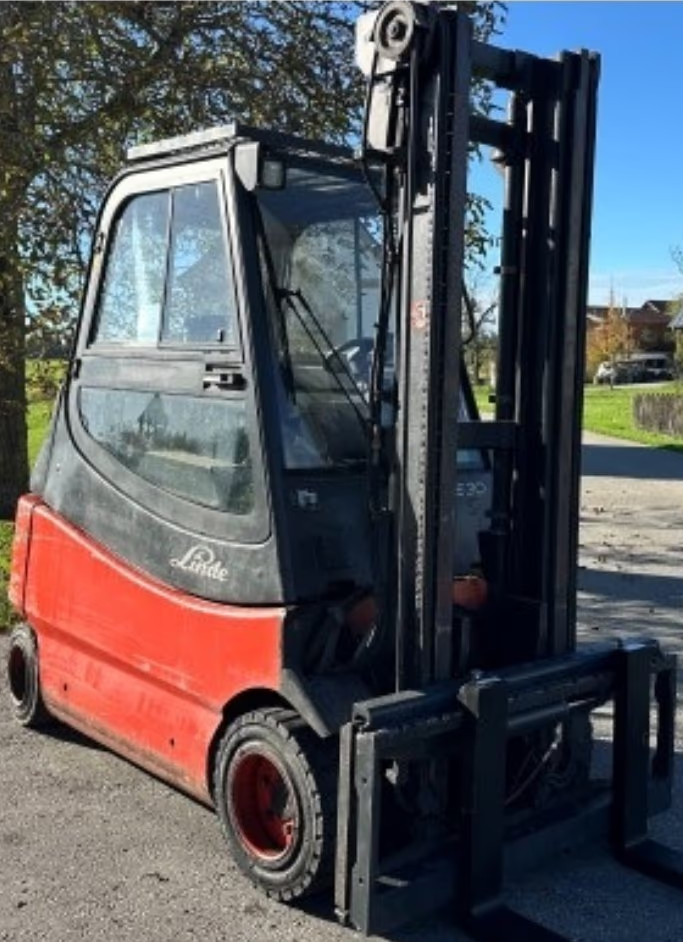

3.Generation
| 336 - 03 | |
|---|---|
 |
|
| Typnummer: | 336-03 |
| Produktionszeitraum: | ab 04/2007 |
| Hubkraft: | 2,5 - 3,0 t |
| Versionen: | Vierrad |
| Antriebsart: | Elektro |
| Eigengewicht: | 5335 - 5795 kg |
| Fahrgeschwindigkeit: | 20 km/h |
Beschreibung
Technische Daten (Standard Variante)
| Variante | E25/600S | E30/600S |
| Typnummer | 336-03 | 336-03 |
| Tragfähigkeit | 2500 kg | 3000 kg |
| Lastschwerpunkt | 600 mm | 600 mm |
| Lastabstand | 447 mm | 455 mm |
| Radstand | 1670 mm | 1670 mm |
| Eigengewicht | 5335 kg | 5795 kg |
| Bauform Gabelträger | FEM2A | FEM3A |
| Fahrgeschwindigkeit | 20 km/h | 20 km/h |
| Antriebsart | Elektro | Elektro |
| Fahrmotor, Leistung S2 60min | 9 kW | 9 kW |
| Hubmotor, Leistung bei S3 15% | 28 kW | 28 kW |
| Batteriespannung, Nennkapazität K5 | 80 V / 700 Ah | 80 V / 700 Ah |
| Batteriegewicht (+/- 5%) | 1863 kg | 1863 kg |
| Energieverbrauch nach VDI-Zyklus | 5,9 kW/h | 6,3 kW/h |
